地面鋪貼后，做剪口整平處理，可以消除石材施工過程中的高低不平；隨后再進(jìn)行晶硬處理，在石材表層形成堅(jiān)硬致密的晶硬層，使得石面具有耐污、不易磨損，且光澤度明顯提高，使石面更通透、更絢麗。

一、翻新流程

填縫處理（將磚縫空隙填實(shí)）→剪口處理（將不平之處打磨平整）→翻新處理（粗磨/細(xì)磨/精磨/拋光）→晶面處理。

二、需要設(shè)備

石材多功能加重翻新機(jī)或石材翻新晶面機(jī)、配重鐵、各種型號(hào)大理石翻新研磨片、3M白潔墊、吸塵吸水機(jī)、及各種輔料等專用工具；可調(diào)速手持拋光機(jī)（墻面、臺(tái)面等狹小區(qū)域）。

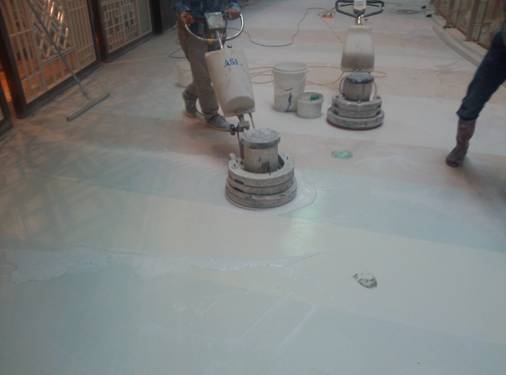

加重翻新機(jī)

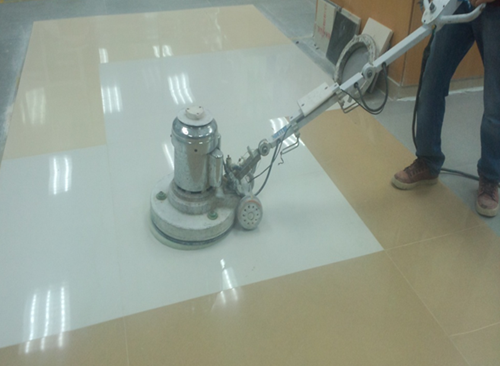

晶面機(jī)

三、剪口/翻新處理

3.1、清縫、填縫處理

對(duì)填縫操作中的一些瑕疵，先清理干凈磚縫，避免黑縫黑邊，然后用相應(yīng)顏色編號(hào)的填縫膠補(bǔ)縫。注意工人填膠時(shí)需交叉多次填補(bǔ)密實(shí)，最后同向涂刮一次，使填縫膠飽滿凸起，防止填縫膠固化收縮下凹，導(dǎo)致后期翻新出現(xiàn)填縫膠凹陷發(fā)黑。

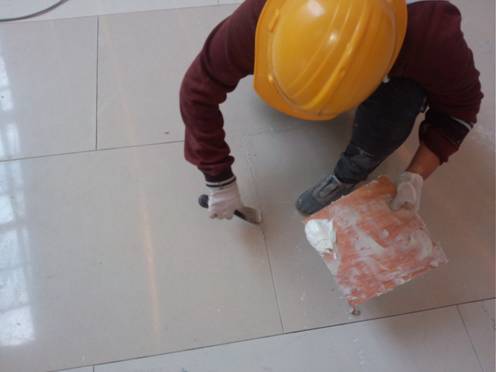

勾縫

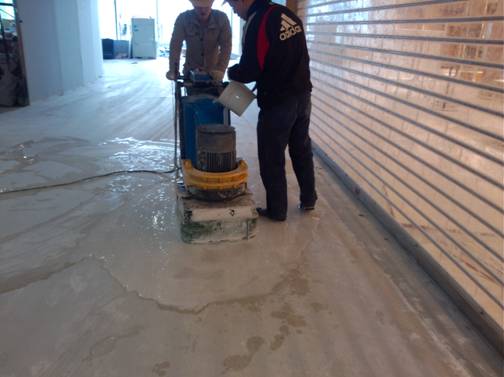

3.2、剪口整平/粗磨

待石材填縫膠完全固化，用50#、100#、150#剪口研磨片打磨，要把不平的臺(tái)階磨平，時(shí)間比較長(zhǎng)。強(qiáng)烈建議使用12磨頭以上重型翻新機(jī)打磨、推平剪口，小型翻新機(jī)壓力不夠容易出現(xiàn)波浪紋，翻新機(jī)走“井字形”進(jìn)行打磨，臺(tái)階大的地方，最好先用手持拋機(jī)將高出的部分先打磨平。

使用大理石專用剪口研磨片可以避免后期出現(xiàn)雞爪痕。要對(duì)地面進(jìn)行均勻、整體打磨，不可過多集中在小區(qū)域打磨，否則地面會(huì)有起伏不平的效果。每一遍打磨后，及時(shí)用吸水機(jī)清理地面污漬。

3.3、中碟打磨/細(xì)磨

使用300#、500#、800#、1000#碟片，由粗到細(xì)逐級(jí)均勻打磨。

3.4、精磨拋光

使用2000#、3000#，對(duì)細(xì)磨完成的石材進(jìn)行拋光處理。注意機(jī)器的平穩(wěn)，防止出現(xiàn)劃痕。石材翻新工作結(jié)束，在水洗地面、吸水、除塵、通風(fēng)完全干燥以后，就可以做后期結(jié)晶養(yǎng)護(hù)工作了。

四、崗石的晶面拋光方法

4.1、藥劑材料

人造石/大理石晶硬粉、萬峰人造石保養(yǎng)修復(fù)液套裝，也可使用進(jìn)口的K2/K3、CR2/CR3或者NCL系列晶面劑



百潔墊                  鋼絲棉

4.2、晶面處理

周期性晶面養(yǎng)護(hù)前，或者剪口/翻新完成后，需將石材表面清理干凈。翻新后的第一遍晶面處理，最好先將晶面機(jī)配3M百潔墊，用晶硬粉/晶硬漿對(duì)石材表面進(jìn)行拋光。

使用石材晶面機(jī)（>70kg , 175rpm）配合1#鋼絲棉，將保養(yǎng)修復(fù)液5～10ml施到1～2m2范圍內(nèi)，走“井字形”打磨干凈；每加一次藥水一般打磨2～3分鐘。

按照晶面處理材料試用說明處理；晶面養(yǎng)護(hù)工序結(jié)束后，光澤度一般能達(dá)到80～90°以上。



五、石英石的晶面拋光方法

5.1、晶面養(yǎng)護(hù)材料

推薦萬峰石材玉晶釉套裝（WF-31/ WF-32），也可以使用市售中性納米硅類晶面處理材料。

5.2、晶面處理:

(1)  對(duì)翻新處理后的板材，使用前須對(duì)表面進(jìn)行除塵，徹底清除板材表面的各種污漬。

(2)  晶面機(jī)配3M白色百潔墊，磨頭轉(zhuǎn)速控制在175r/min，壓力控制在75kg左右，在1～2m2區(qū)域內(nèi)來回均勻打磨。

(3)  磨拋時(shí)1#、2#以5～10ml/m2的劑量噴灑在石材表面，根據(jù)光澤度要求可1#、2#兩者交替的順序磨拋，打磨2～3遍。磨拋過程中請(qǐng)及時(shí)加藥水繼續(xù)磨拋或停機(jī)，否則百潔墊在干磨下會(huì)產(chǎn)生過熱現(xiàn)象，出現(xiàn)反效果。磨拋的過程中，每打一遍藥劑都要完全磨干，并把周邊整理好，不能留下藥劑的痕跡。

(4)  最后一定要將粉塵清理干凈，可用靜電塵推進(jìn)行推塵，如果留藥水印痕，可用晶面機(jī)配干凈的百潔墊或細(xì)鋼絲棉進(jìn)行干拋。

玉晶釉套裝WF-31/WF-32

六、無機(jī)石的晶面拋光方法

6.1、藥劑選擇

無機(jī)石的晶面處理藥劑推薦使用萬峰石材自主研配的無機(jī)石系列專用養(yǎng)護(hù)材料。產(chǎn)品由C-3液、Q-2液兩者配套使用。

C-3

6.2、晶面處理

(1)  對(duì)翻新處理后的板材，使用前須對(duì)表面進(jìn)行除塵，徹底清除板材表面的各種污漬。

(2)  對(duì)于剛翻新處理完的石材，將C-3液以10ml/㎡的量噴灑在石材表面，使用晶面機(jī)配3M白色百潔墊，磨頭轉(zhuǎn)速控制在175r/min，壓力控制在75kg左右，在1～2㎡區(qū)域內(nèi)來回均勻打磨，磨拋2～3遍；在做晶面處理過程中機(jī)器應(yīng)按照“Z”字型行走研磨。

(3)  磨拋時(shí)使用Q-2液以5～10ml/㎡的劑量噴灑在石材表面，打磨2～3 遍。

(4)  磨拋過程中保持地面濕潤(rùn)，請(qǐng)及時(shí)加藥水繼續(xù)磨拋或停機(jī)，否則百潔墊在干磨下會(huì)產(chǎn)生過熱現(xiàn)象，出現(xiàn)反效果。

(5)  磨拋的過程中，每打一遍藥劑都要完全磨干，并把周邊整理好，不能留下藥劑的痕跡。

(6)  最后一定要將粉塵清理干凈，可用靜電塵推進(jìn)行推塵，如果留藥水印痕，可用晶面機(jī)配干凈的百潔墊或細(xì)鋼絲棉進(jìn)行干拋。

做結(jié)晶
